自動化氣壓與液壓系統的致動核心：高可靠度電磁閥與電磁鐵線圈製造工藝

在智能製造與流體控制系統的世界裡，如何將可程式邏輯控制器發出的 24V DC 或 110V AC 電信號，精準且毫不延遲地轉化為控制氣缸伸縮的氣壓、或是推動重型工程機械臂的強大液壓？這當中扮演「電-機械轉換」的絕對核心元件，便是電磁閥及其內部的心臟—電磁閥線圈與線性電磁鐵。

無論是在每秒高頻點放的半導體氣動分選設備，或是承受 300 Bar 極限壓力的重型液壓成型機台裡，電磁鐵線圈都面臨著高頻振動、巨幅溫升、高濕防塵以及各類化學油品侵蝕的極端考驗。一旦線圈的繞線結構產生空隙或絕緣樹脂發生降解，將導致磁力衰減致使閥芯卡死，造成整條自動化產線癱瘓。身為精於磁性元件設計的線圈繞線廠與專業電子零件加工廠，麟園企業有限公司專注於高階電磁閥線圈製造，透過優化的磁路設計與自動化封裝技術，為流體控制產業提供無懈可擊的致動解決方案。

安匝數與吸力計算：電磁閥線圈的磁路幾何最佳化

電磁閥的工作表現，主要是衡量其在特定行程距離內所能釋放的「起始吸力」與「維持吸力」。要提升這兩項機械力學指標，不能僅僅依賴增加輸入電壓，而是必須從基本物理物理量—「安匝數」以及整體閉環磁路的幾何特徵進行工程設計。

1.有效導磁面積與漏磁控制： 磁通量在通過電磁閥的靜鐵芯、動鐵芯與外殼鐵框時，如同水流在管路中運行。如果繞線厚度與鐵芯直徑比例失衡，會在金屬接口處產生嚴重的磁飽和與「漏磁通」，這不僅消耗了大量電能，更轉化為無用的廢熱。在進行電磁鐵線圈加工前，會以精密模擬軟體分析磁場分布，決定最佳的銅線繞組徑向與軸向長度比例。

2.行程與氣隙磁阻的力學對應： 動鐵芯與靜鐵芯之間的工作氣隙距離越長，磁路中的空氣磁阻呈指數級上升。因此，在客製化電磁閥線圈時，根據客戶要求的最大行程距離，動態調配漆包線的線徑與層數。在保持電阻與安匝數完美的平衡下，確保即使是需要長行程拉力的特殊閥體，也能在通電極短的毫秒瞬間克服強力復位彈簧，迅速達到完全吸合狀態。



克服高頻作動下的溫升衰減：高耐熱等級絕緣系統應用

對於高頻率連續動作或長時間保持通電吸合的電磁閥而言，「發熱」是破壞產品壽命的頭號殺手。當線圈運轉一段時間後，溫度會自室溫急劇攀升，一旦線圈溫度上升至 100°C 甚至 150°C，銅線的直流電阻會依照其溫度係數大量增加。以定電壓 24V DC 驅動的迴路為例，電阻增大將導致電流減少，安匝數直接下滑，最終造成吸力不足、閥門發生劇烈抖動甚至無法開啟的「熱衰減」故障。

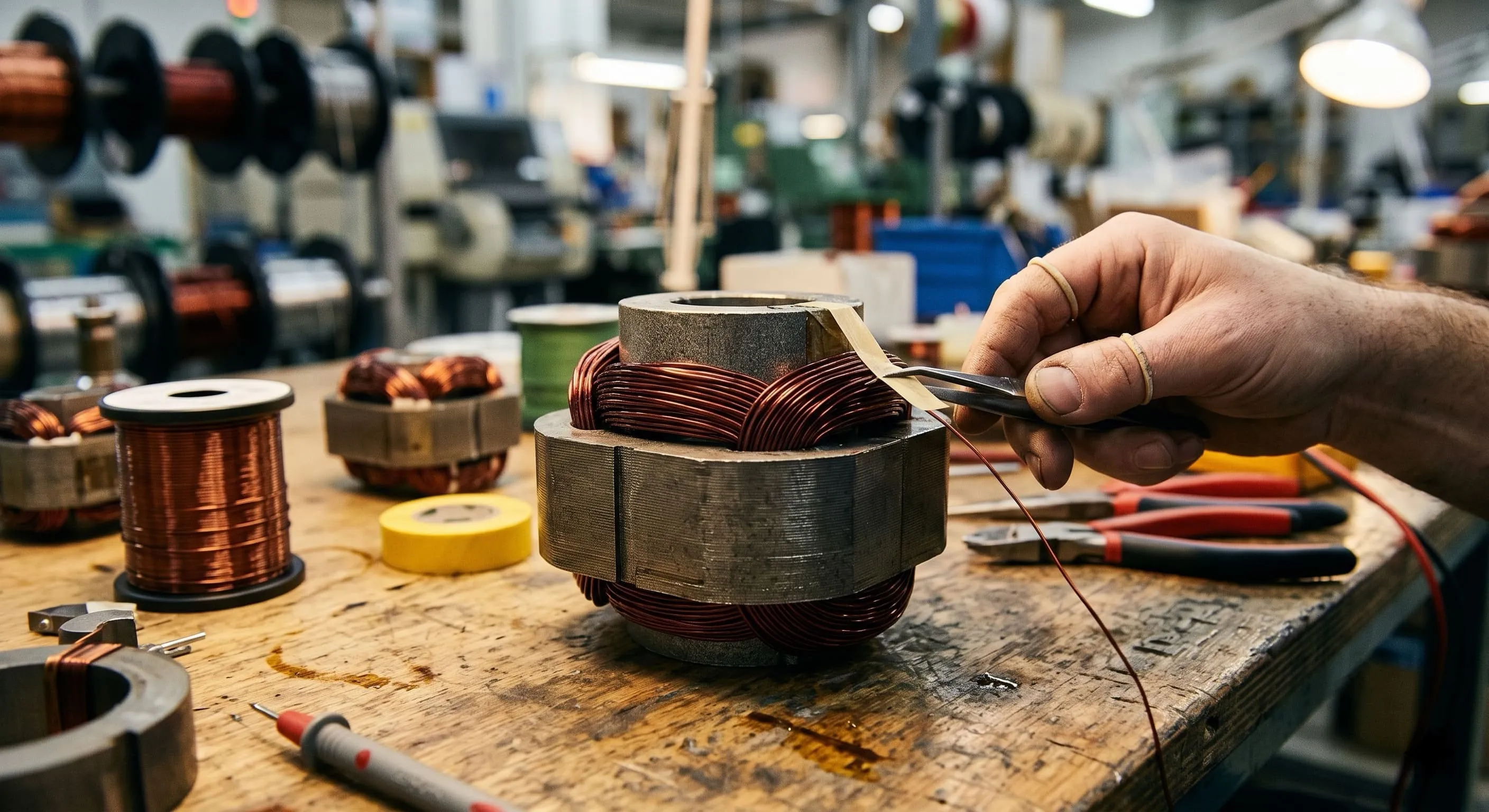

為徹底攻克高溫難題，麟園企業有限公司在高端電感線圈加工中，全面升級了耐熱絕緣材料體系：

1.耐高溫漆包線系統應用： 嚴格摒棄普通的 Class B 線材，全面改採符合國際安規 Class F 、Class H 甚至極限Class C 的聚氨酯與聚酯亞胺複合絕緣漆包線。這類線材在高達 200°C 的環境下連續運作，依然保有極佳的抗拉強度與絕緣阻抗，絕不因高熱熔損而發生匝間短路。

2.高導熱塑膠線架材質： 線圈內架是傳遞熱量的橋梁。

全天候耐候條件保護：特殊灌封與包覆塑膠射出整合

工業流體設備的安裝場所極為複雜，從充滿油膜和切削液的 CNC 加工中心、長時間遭受日曬雨淋的戶外重工機械，到常需使用高壓熱水與強烈化學藥劑清洗的食品與醫療設備產線。如果電磁鐵線圈缺乏強悍的外在防護，水氣與酸鹼藥液極易經由縫隙滲入內部繞組，造成銅線劇烈腐蝕或引發高壓絕緣擊穿事故。

為了解決這極致的氣候挑戰，我們在工廠建立了嚴格的一體化包覆與封裝工序：

1.真空灌封與環氧樹脂工藝： 針對要求達到 IP67、IP68 甚至可長時間沉水工作的潛水型幫浦與水下閥門線圈，繞線完成的元件必須移入真空充填系統中，注入高抗化學腐蝕的雙組份環氧樹脂。真空環境能徹底把繞組最深層空氣與濕氣全數抽出，讓導熱樹脂做到 100% 無死角的嚴密包覆，除極大提升了防潮與防油性，導熱係數高的樹脂還能將銅線熱量快速傳導至外殼散發。

2.高強度熱塑性塑料射出成型： 我們結合了強大的電子零件加工廠資源，採用專業的立式或臥式塑膠射出機，以熱塑性尼龍 PBT、PA66 或 TPE 等材料，對內部線圈與導磁外框進行整體射出包覆。這種封裝技術塑造了極具結構強度與美觀度的外衣，耐摩擦、抗撞擊，能抵抗強烈地震或重型機具的機械衝擊，達到美國 NEMA 4X 或 IP65 的嚴格工業防護標準。



自動化繞線與端子焊接工藝：確保高頻率作動下的機械結構強度

電磁閥在每次吸合與釋放時，都會產生強烈的金屬撞擊振動。這些頻繁的衝擊力會透過閥體一路傳遞至線圈內部的所有電氣接點。在低端加工廠中，採用手工操作或簡易設備生產的線圈，其端子引腳與銅線的焊接點常出現冷焊或假焊，經過數十萬次的機械振動震盪後，銲錫點便容易發生金屬疲勞而斷裂，造成設備意外當機。

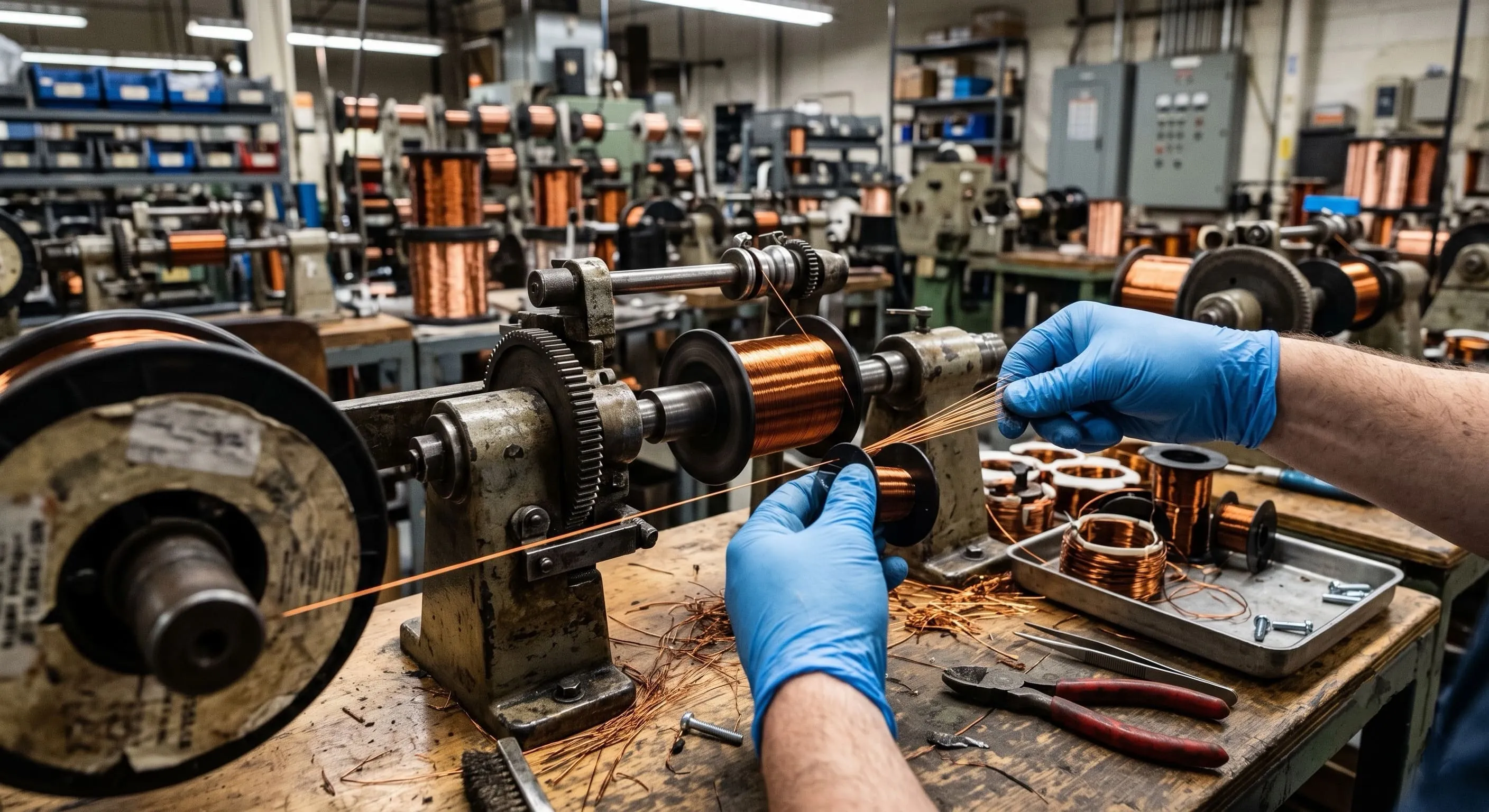

作為講求極致良率的線圈繞線廠，我們在五股產線建構了高標準的自動化加工與焊接規範：

1.全自動多軸張力控制排線： 全線採用具備高精度伺服控制的自動繞線機台。機台配備電子張力控制器，在整個高速排線過程中，確保每一根細達 0.05mm 或粗至 1.5mm 的導線，都能維持恆定不變的公斤拉力緊密貼合。此舉徹底消除了由於張力忽大忽小造成漆皮拉伸受損或層間擠壓位移的問題，達成超過 75% 以上的卓越槽滿率，為高強磁力奠定基石。

2.耐振動抗疲勞引出線焊接： 漆包線與外部導線的連接，全程導入自動化溫度補償焊錫爐或精密點焊機處理。焊接完成後，必須進行嚴格的抗拉拔力測試，同時在引線與線架的交界部位加注柔性應力釋放膠，吸收所有的機械振動應力，保證在極限工況下高達數千萬次的開關壽命。

深耕五股的精密加工聚落：從單一線圈加工到組件測試的整合代工

要研發一款全新的高機能流體控制閥，需要各相關製造技術的緊密配合。從線圈繞製、金屬沖壓外框加工、塑膠外殼射出到最後的特性驗證，若能在同一地區完成，便能以最為敏捷的節奏在競爭激烈的大型採購標案中搶佔先機。

麟園企業有限公司將其關鍵的製造與檢測中心設立於大台北工業黃金重鎮，是廣受業界信賴的五股電子零件加工與線圈代工領導廠。我們結合了周邊極度成熟的精密模具與沖床金屬加工聚落，不僅能夠承接單一電感線圈加工的大宗工單，更具備提供「一站式模組化組裝」的強大能量。

在五股廠區的終端出廠防線，每一批生產的電磁閥與電磁鐵線圈，均需通過比一般商業標準更為嚴格的綜合電氣與物理性能全檢：

1.LCR 自動化高精度分選： 全數通過數位 LCR 儀器檢測，監控在 1kHz / 100Hz 條件下的電感值、品質因數以及直流電阻，確保參數公差被緊緊鎖定於極為嚴格的設計容忍區間內。

2.高壓層間短路測試： 運用高壓陡波振盪檢測，施加數千伏特超高脈衝電壓，在千分之一秒內偵測出任何肉眼看不見的微小漆皮損耗與層間絕緣缺陷，確保線圈絕無匝間隱性破壞。

3.耐壓絕緣測試： 對金屬端子與外部封裝或金屬外框之間，施加長達一分鐘 1.5kV 至 3.0kV AC 高壓，漏電流嚴守 < 1mA 以下規範。

透過五股基地全方位且一絲不苟的代工能量，麟園企業有限公司成功將卓越的製造品質轉化為我們客戶產品的極限競爭力，成為全球頂尖流體控制品牌在台灣最為堅實、可靠的 OEM/ODM 製造後盾。



FAQ

Q1：電磁閥在通電吸合時，外殼總是高熱難耐甚至燙手，這屬於正常現象嗎？還是線圈出現了熱衰減問題？

A1： 交流或直流電磁閥在通電工作時，由於內部銅線的直流電阻會消耗電能產生 $I^2R$ 銅損，甚至 AC 線圈還伴隨部分鐵心渦流損耗，因此一定程度的溫升是物理上的正常現象。一般工業標準允許線圈在長時間連續作動下，外殼表面溫度攀升至 70°C 至 90°C 左右。然而，若溫度長時間突破 100°C 以上，就屬於嚴重的過熱與「熱衰減」警示。這通常源於線圈當初設計的漆包線線徑過細、散熱封裝不良，或者是 AC 電磁閥因氣閥卡死導致動鐵芯無法完全抵達吸合定位點，使得「維持電流」持續維持在大倍率的「啟動湧流」狀態而不降，進而狂飆高溫。建議尋求專業線圈繞線廠，透過改用高溫 Class H 180°C 線材與環氧樹脂灌封技術，從工藝層面將散熱能力極致優化。



Q2：客製化開發工業用「電磁閥線圈」或線性電磁鐵時，工程設計師應如何選擇正確的電源驅動電壓（如 24V DC vs 110V AC）？

A2： 在諮詢電磁閥線圈製造提案時，DC 與 AC 電源各有其無可替代的機械與系統特性：

1.直流電： 最大的優點在於「絕無高熱湧流風險與極靜無聲」。DC 線圈通電時沒有交變磁場造成的 60Hz 交流嗡嗡噪音，且即便動鐵芯因異物卡住而無法完全吸合，電流也能維持定值，絕對不會像 AC 線圈那樣因磁阻大而瞬間燒毀。非常適合安全規範極高、電池供電或極靜音的精密自動化儀器。

2.交流電： 優勢在於「極其驚人的啟動爆發吸力與高反應率」。AC 線圈在剛通電、動鐵芯尚未閉合氣隙較大時，其感抗極低，因此會產生一波巨大的衝擊電流，此電流能轉化為高達正常維持吸力數倍的強悍爆發拉力，極適合用來快速拉開有強大彈簧阻力、重載高壓的重型工業液壓閥或大口徑管路。



Q3：為什麼說「高壓層間短路測試」是專業電磁鐵線圈製造工廠必備、且無法被普通 LCR 電阻測試取代的安全檢測防線？

A3： 在一般的電感線圈加工工序後，只使用一般的 LCR 表測量直流電阻與電感量，只能確認繞線匝數與導線總長是否正確，完全無法發現導線內部隱藏的「層間微短路缺陷」。例如，如果在繞線時，機器有極微小的金屬毛刺將深層漆包線的絕緣層刮出了一個極細小的傷痕，這個傷痕在一般低壓 1V 的 LCR 測試下是不會漏電導通的，阻值完全正常。但是，當這個有缺陷的電磁閥線圈裝上客戶的機台，並且在高達數千次的 24V/110V 瞬間脈衝開關驅動下，線圈內部感應出的數百伏特逆向反電動勢高壓尖峰，便會瞬間穿透那個微微受損的傷痕，引發小範圍的跳火弧光。不出幾週，這個火花就會徹底燒毀周圍線圈引發系統大當機。只有運用專業的「高壓陡波層間短路測試儀」，在出廠時給線圈瞬間施加數倍於工作電壓的超高頻振盪高壓，才可能精確捕捉並淘汰任何有微小漆皮損傷的隱性故障品，是頂尖線圈代工製造廠五股基地對客戶品質的最崇高承諾。
